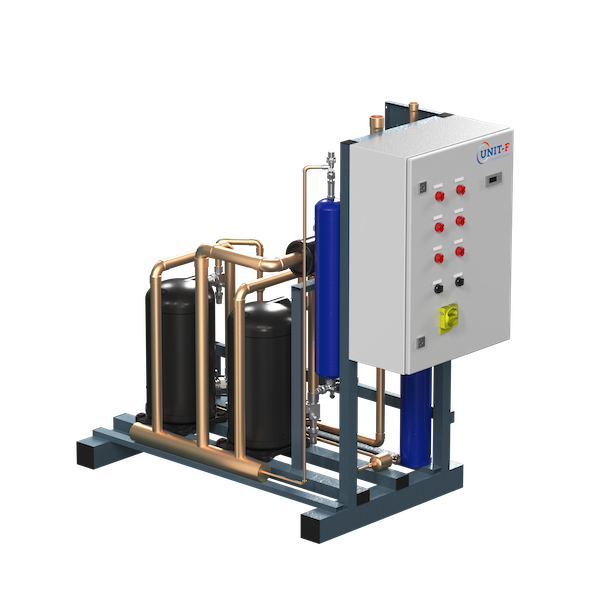

Мультикомпрессорный агрегат на спиральных компрессорах
Мультикомпрессорные холодильные агрегаты ЮНИТ-Ф производятся на базе спиральных компрессоров от ведущего европейского производителя COPELAND,Danfoss. Агрегаты используют в системах холодоснабжения для предприятий торговли, для распределительных и оптово-распределительных центров (РЦ и ОРЦ), для холодильных и морозильных камер,технологических аппаратов, складов краткосрочного и долгосрочного хранения плодоовощной продукции с регулируемой газовой средой (РГС), кондиционирования производственных цехов и зон экспедиции предприятий агропромышленного комплекса (АПК).
Мультикомпрессорный холодильный агрегат представляет собой изделие полной заводской готовности, установленное на единой раме,возможно контейнерное исполнение или исполнение в защитном кожухе. Агрегат предназначен для использования с HFC/HFO хладагентами.На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети, заправить хладагентом, провести пусконаладочные работы.
Стандартная комплектация агрегата
- Герметичный компрессор (запорные вентили на всасывании и нагнетании, картерный нагреватель, система охлаждения впрыском жидкого хладагента для низкотемпературных компрессоров);
- Нагнетательная линия (коллектор, запорный вентиль на выходе из агрегата);
- Система отделения и возврата масла в компрессоры (маслоотделитель, маслосборник, электронные регуляторы уровня масла, масляной фильтр); •
- Всасывающая линия (Фильтр-очиститель, коллектор, запорный вентиль);
- Манометры высокого и низкого давления;
- Прессостаты высокого и низкого давления;
- Комплект виброопор под раму;
- Шкаф управления агрегатом;
- Документация (паспорт, руководство по эксплуатаций, схемы электрических подключений).
Ресиверная станция
- Вертикальный ресивер со смотровым стеклом и запорными вентилями на входе и выходе;
- Разборный фильтр со сменным картриджем, смотровое стекло на жидкостной линий;
- Предохранительный клапан на ресивере.
Дополнительные опции
A - Отделитель жидкости.
С - Преобразователь частоты вращения компрессора.
C4 - Плавный пуск компрессора
C5 - Регулятор скорости вращения вентиляторов конденсатора
D1 - Система регулирования давления конденсаций по жидкости
D2 - Система регулирования давления конденсаций по газу
D3 - Обратный клапан на линии слива хладагента в ресивер
H - Дополнительный подогреватель картера компрессора с термостатом
H1 - Подогреватель маслоотделителя с термостатом
H2 - Подогрев щита управления с термостатом
O - Клемная коробка для выносного щита
Р1 - Одно реле давления для управления однофазным вентилятором
Р2 - Два реле давления для управления однофазными вентиляторами
Р3 - Одно реле давления для управления трехфазным вентилятором
Р4 - Два реле давления для управления трехфазными вентиляторами
Р5 - Три реле давления для управления трехфазными вентиляторами
S - Шумоизолированый защитный корпус
V - Запорные вентили на линии всасывания и нагнетания
V1 - Обратный клапан на каждый компрессор на нагнетательной линии
V2 - Запорный вентиль на выходе из жидкостного ресивера
W - Виброгасители на компрессор
